Módulo Láser KY-008: Transmisor de Punto Rojo para Arduino

Todo lo que necesitas saber sobre el Módulo Láser KY-008 para Arduino

El módulo láser KY-008 para Arduino es uno de los componentes más populares, accesibles y versátiles en el mundo de la microelectrónica. Si estás buscando integrar un haz de luz direccional en tus proyectos, este transmisor láser de punto rojo es la solución ideal. Su diseño minimalista y su facilidad de uso lo convierten en la opción preferida tanto para entusiastas del hardware que recién comienzan, como para desarrolladores que buscan prototipar sistemas de seguridad o comunicación óptica.

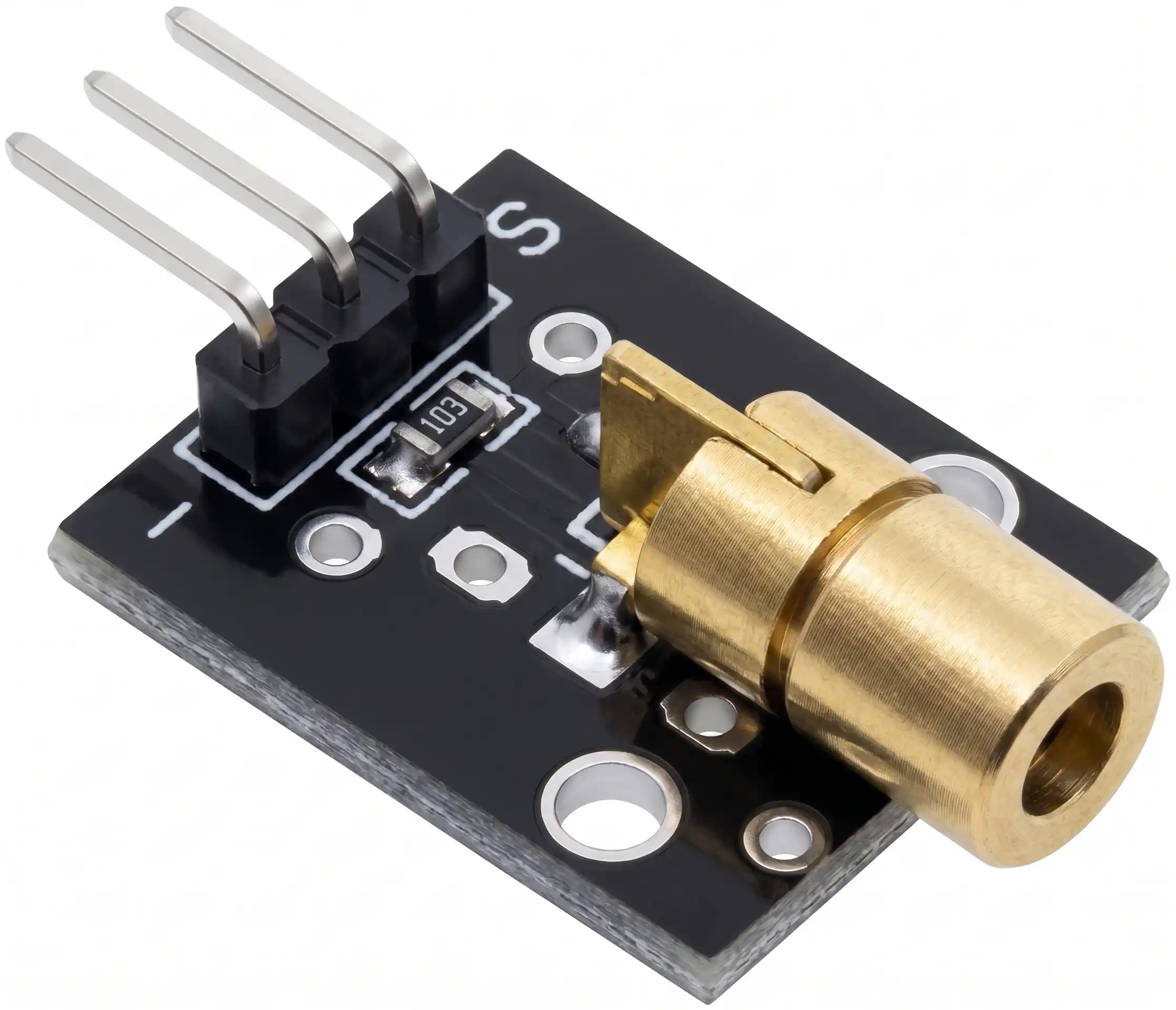

A diferencia de los punteros láser comerciales convencionales, el transmisor láser KY-008 viene montado en una placa de circuito impreso (PCB) con pines de conexión estándar, lo que facilita enormemente su integración en una protoboard o su soldadura en proyectos definitivos. El cabezal del láser está recubierto de una carcasa de latón (aleación de cobre y zinc) que no solo protege el diodo, sino que actúa como un excelente disipador de calor para mantener un rendimiento estable durante periodos de uso prolongados.

Características y Especificaciones Técnicas del Diodo Láser 5V

Para garantizar que este componente se adapte perfectamente a los requerimientos de tu circuito, aquí detallamos sus especificaciones técnicas principales:

• Voltaje de Operación: 5V DC (Corriente Continua).

• Longitud de Onda: 650 nm (Emite una luz de color rojo visible).

• Potencia de Salida: Menor a 5mW (Clasificación estándar para diodos de este tipo).

• Corriente de Consumo: Aproximadamente 30 mA a 40 mA.

• Dimensiones de la PCB: 15 mm x 24 mm.

• Forma del Haz: Punto concentrado (no es un láser de línea ni de cruz).

• Pines de Conexión: 3 pines (Sñal, VCC, y GND).

¿Cómo conectar y programar el Sensor Láser KY-008?

Una de las grandes ventajas de este módulo transmisor láser es que no requiere librerías complejas ni protocolos de comunicación avanzados para funcionar. Se controla mediante una simple señal digital.

La placa cuenta con tres pines. Aunque la serigrafía puede variar ligeramente según el fabricante, la disposición estándar es:

1. Pin ‘S’ (Señal / Signal): Se conecta a un pin digital de tu placa (por ejemplo, el pin 13 de un Arduino UNO). A través de este pin envías un estado HIGH para encender el láser o LOW para apagarlo.

2. Pin Central (VCC): Generalmente se conecta a los 5V de la placa para alimentar el módulo. (Nota: En algunas versiones del módulo, este pin no está conectado a nada y la alimentación se toma directamente del pin de señal).

3. Pin ‘-‘ (GND / Tierra): Se conecta al pin GND de tu microcontrolador para cerrar el circuito.

Al ser controlado por un pin digital, puedes utilizar la función PWM (Modulación por Ancho de Pulsos) si deseas variar la intensidad del rayo láser en proyectos más avanzados.

Proyectos comunes con el Transmisor Láser KY-008

La versatilidad del diodo láser para Arduino permite su aplicación en una amplia gama de montajes de hardware:

• Barreras Láser y Sistemas de Seguridad: Al alinear el rayo láser de este módulo de forma directa hacia un sensor fotorresistor (LDR) o un fotodiodo, puedes crear una “barrera invisible”. Si una persona o un objeto interrumpe el haz de luz, el LDR detecta la caída de luminosidad y el microcontrolador puede activar una alarma sonora o enviar una notificación.

• Comunicación Óptica Básica: Mediante el parpadeo rápido del láser (encendido y apagado a altas frecuencias), es posible transmitir datos en código Morse o enviar tramas de información simples de un punto a otro utilizando un receptor adecuado.

• Herramientas de Nivelación y Alineación: Aprovechando que la luz viaja en línea recta, puedes montar el módulo en un servo motor (Pan/Tilt) para crear herramientas de mapeo espacial o niveles láser caseros.

---

Preguntas Frecuentes (FAQ) sobre el Módulo Láser KY-008

¿Qué alcance real tiene este diodo láser? En condiciones de interior y con poca iluminación ambiental, el punto rojo puede ser claramente visible a distancias de entre 10 y 15 metros. En exteriores bajo la luz del sol directa, el alcance visual se reduce drásticamente, aunque un buen receptor óptico (como un fototransistor calibrado) aún puede detectar el haz a varios metros.

¿Es compatible con sistemas de 3.3V como el ESP32 o Raspberry Pi? El módulo está diseñado óptimamente para funcionar a 5V. Si bien puedes alimentarlo y enviarle señales lógicas de 3.3V desde un ESP32 o un módulo Raspberry Pi, es muy probable que la intensidad del rayo láser sea significativamente más débil. Para obtener el máximo brillo en placas de 3.3V, se recomienda alimentar el VCC del láser con 5V (desde el pin VIN o VUSB) y usar un transistor o un conversor de nivel lógico para el pin de señal.

¿Necesita resistencias adicionales para funcionar? No. El módulo cuenta con un diseño de placa (PCB) que ya incorpora la resistencia SMD de limitación necesaria (usualmente marcada como ‘103’ o similar en la placa) para proteger el diodo emisor. Puedes conectarlo directamente a los pines de tu placa de desarrollo sin riesgo de quemarlo.

¿Es seguro trabajar con este tipo de láser? El módulo opera con una potencia inferior a 5mW, lo que lo ubica generalmente en la clase IIIa. Aunque es de baja potencia y los reflejos accidentales no suelen causar daño gracias al reflejo natural de parpadeo del ojo humano, nunca se debe apuntar directamente a los ojos de personas o animales. Se debe utilizar con precaución y sentido común durante el desarrollo de tus prototipos.
